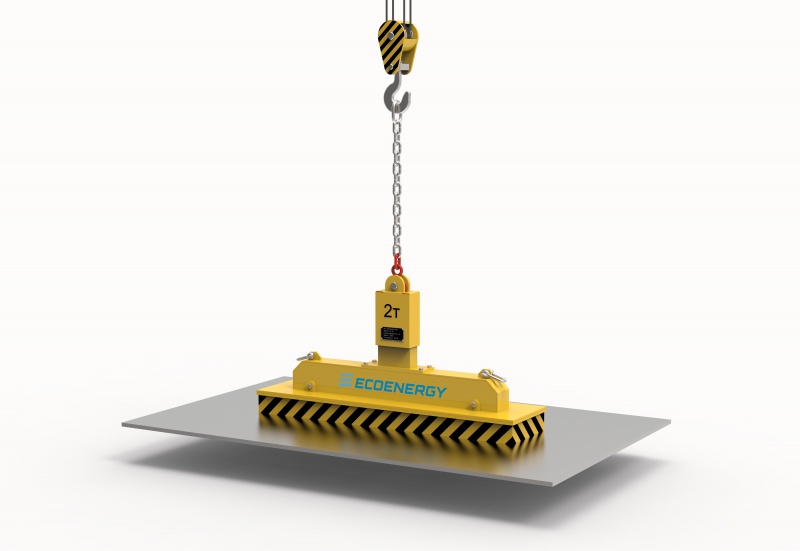

Магнитный захват АМЗ.01.02

Магнитный захват АМЗ предназначен для подъема, опускания  и транспортирования ферромагнитных материалов (проката черных металлов) подвешенного на крюк крана.

Магнитный захват является – съемным грузозахватным  приспособлением  к которому предъявляются требования  «Правил безопасной эксплуатации грузоподъемных кранов ДНАП 0.00-1.03-02». Магнитные  и электромагнитные захваты являются оборудованием для механизации погрузочно-разгрузочных работ на металлургических заводах, металлобазах, на машиностроительных производствах, при изготовлении металлоконструкций,  при раскрое металла и при разгрузке проката на железнонодорожном, автомобильном  транспорте и в портах. Применение захватов металла повышает производительность  погрузочных операций и ускоряет время погрузки в безопасном для стропальщика режиме, так  что вероятность несчастных случаев сводится к минимуму. Для обслуживания грузоподъемного магнита достаточно, в большинстве случаев, лишь одного оператора, а в некоторых случаях только машиниста крана,  даже  при работе с очень большими грузами.

Ощий вид АМЗ.01

1. Корпус, 2. Механизм управления, 3. Магнитная система.

Основные технические характеристики  АМЗ.01.02



Наименование параметра Значение

Габаритные размеры, мм, не больше

      А
      Б
      В



2240
630
440

Коэффициент запаса грузоподъемности, не менее

3

Грузоподъемность*, Т

2

Минимальний размер поднимаемого груза, мм, не менее

2300х450

Максимальный размер поднимаемого груза, мм, не более

2500х3000

Скорость подъема груза , м/мин

8

Скорость перемещения груза,м/мин, (угол наклона груза по горизонтали, не более 6град)

20

Маса захвата, кг, не более

210



*грузоподъемность при удержании листового металопроката, в т.ч. полосы. Для удержания металопроката в форме круга, трубы, квадрата, шестигранника и т.п. грузоподъемность АМЗ составляет 30 %  от указанной в таблице.

Приспособления грузозахватные на постоянных магнитах Автоматические магнитные гахваты АМЗ отвечают требованиям ДСТУ prEN 13155, НПАОП 0.00-1.01 (далее Правил), ТУ У 28-30378595-001:2013  и комплекту конструкторской документации АМЗ.01.00.00, АМЗ.02.00.00, АМЗ.03.00.00.
